環氧樹脂干式電力變壓器

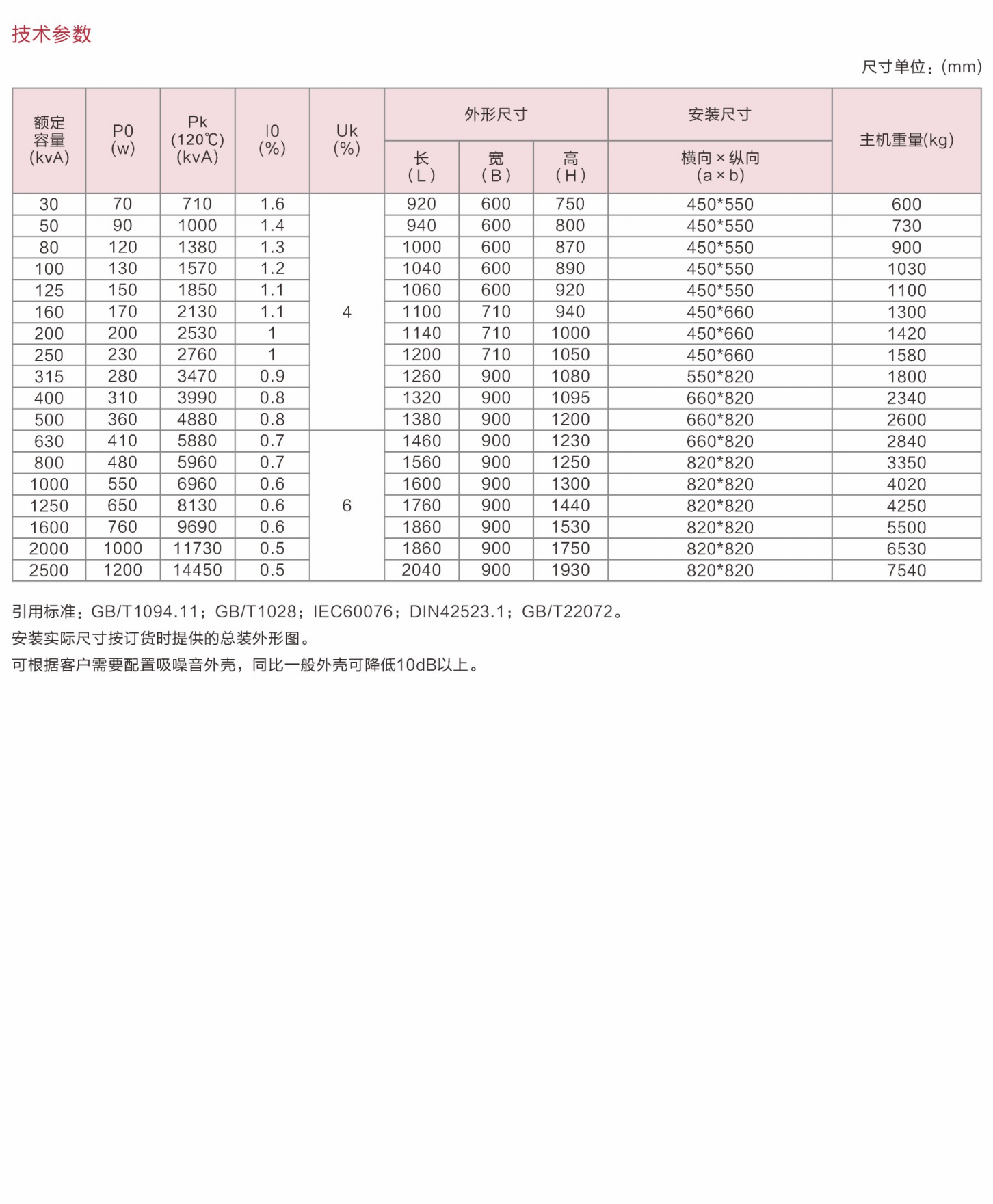

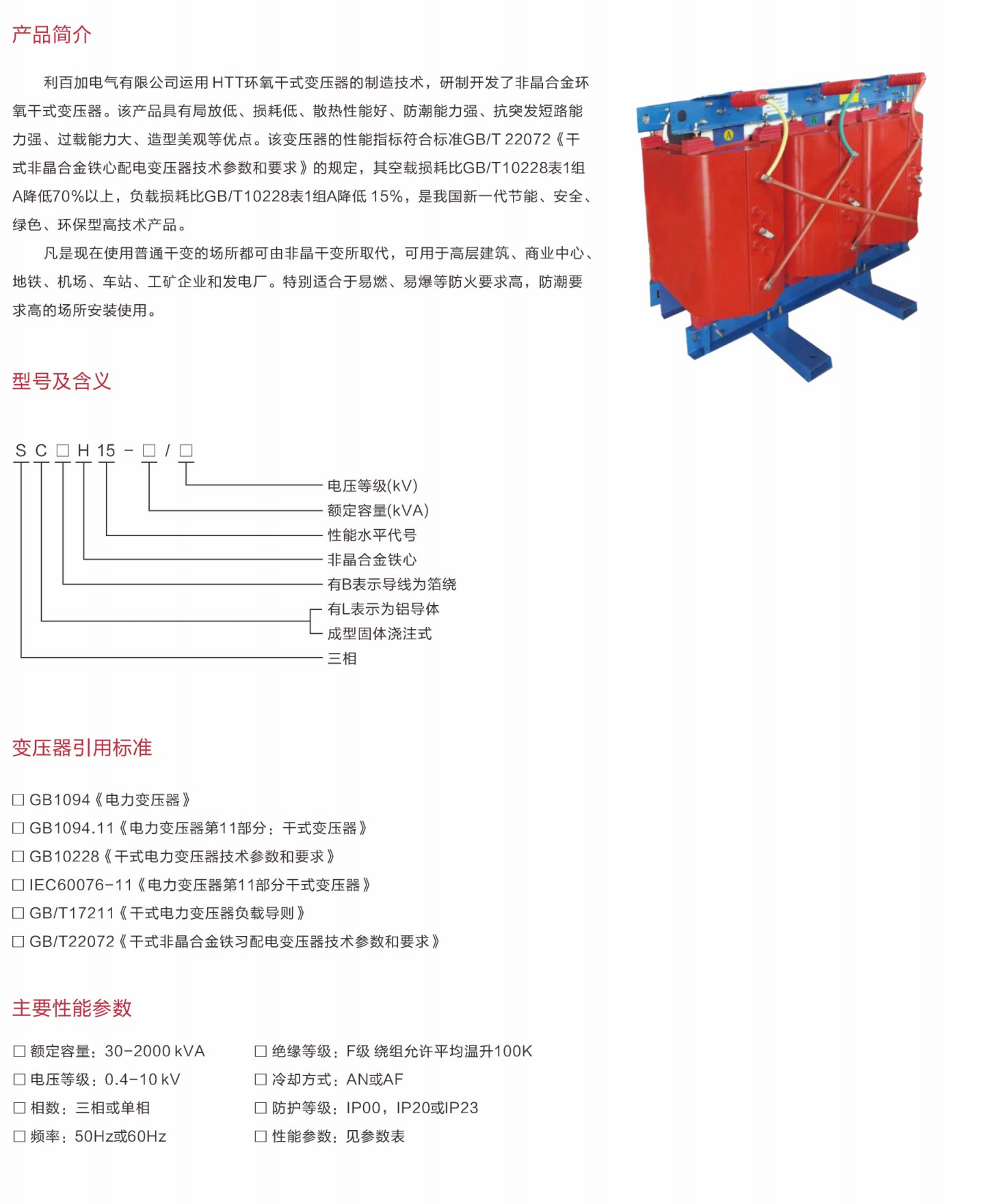

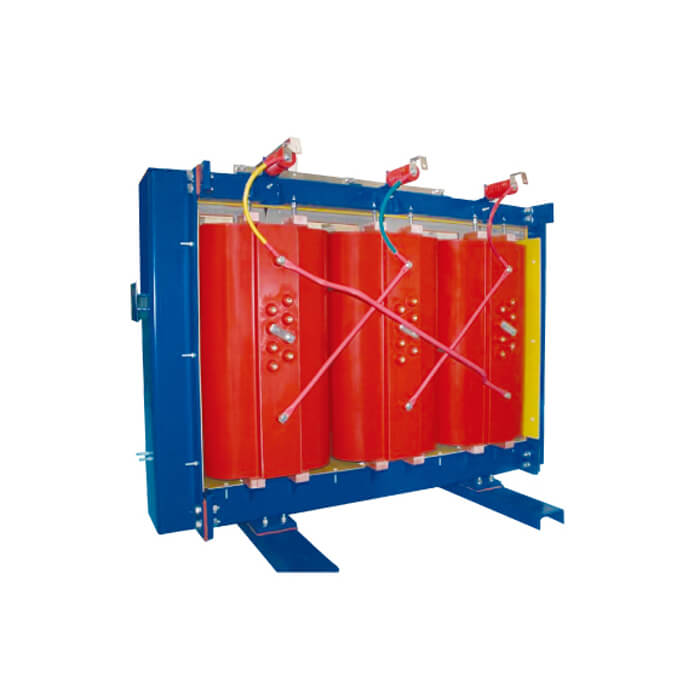

SC(B)H15系列(10kV級)非晶合晶干式配電變壓器

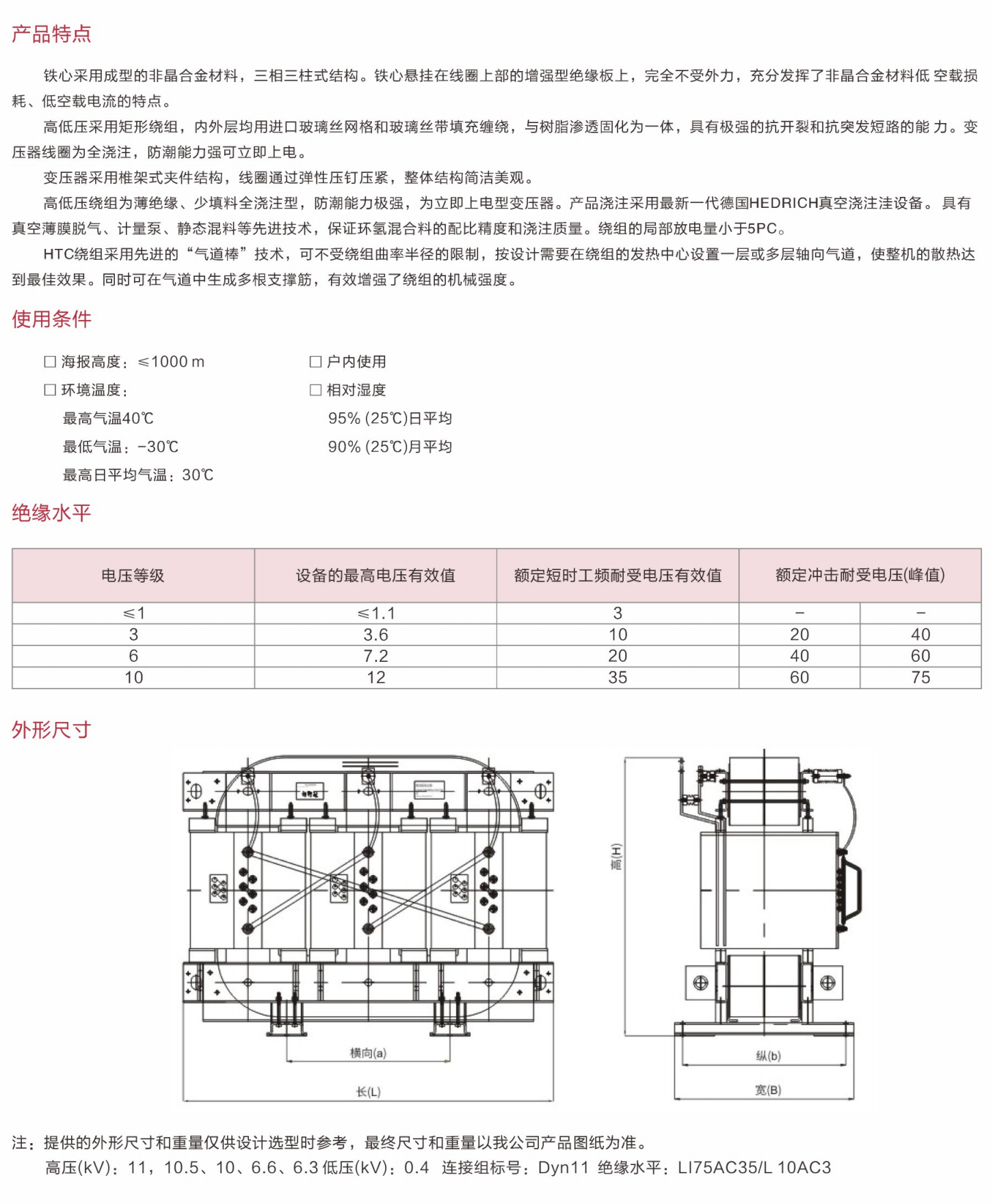

產品特點鐵心采用成型的非晶合金材料，三相三柱式結構。鐵心懸掛在線圈上部的增強型絕緣板上，完全不受外力，充分發揮了非晶合金材料低空載損耗、低空載電流的特點。高低壓采用矩形繞組，內外層均用進口玻璃絲網格和玻璃絲帶填充纏繞，與樹脂滲透固化為一體，具有極強的抗開裂和抗突發短路的能力。變壓器線圈為全澆注，防潮能力強可立即上電。變壓器采用椎架式夾件結構，線圈通過彈性壓釘壓緊，整體結構簡潔美觀。高低壓繞組為薄絕緣、少填料全澆注型，防潮能力極強，為立即上電型變壓器。產品澆注采用最新一代德國HEDRICH真空澆注洼設備。具有真空薄膜脫氣、計量泵、靜態混料等先進技術，保證環氫混合料的配比精度和澆注質量。繞組的局部放電量小于5PC。TC繞組采用先進的“氣道棒”技術，可不受繞組曲率半徑的限制，按設計需要在繞組的發熱中心設置一層或多層軸向氣道，使整機的散熱達到最佳效果。同時可在氣道中生成多根支撐筋，有效增強了繞組的機械強度。
