油浸式電力變壓器

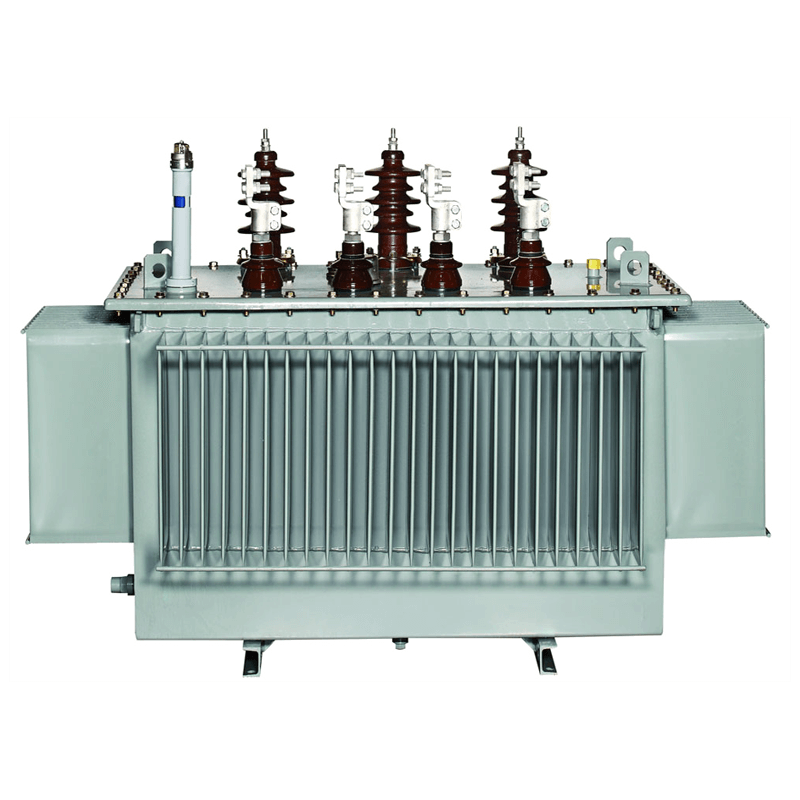

SH15非晶合金油浸式變壓器

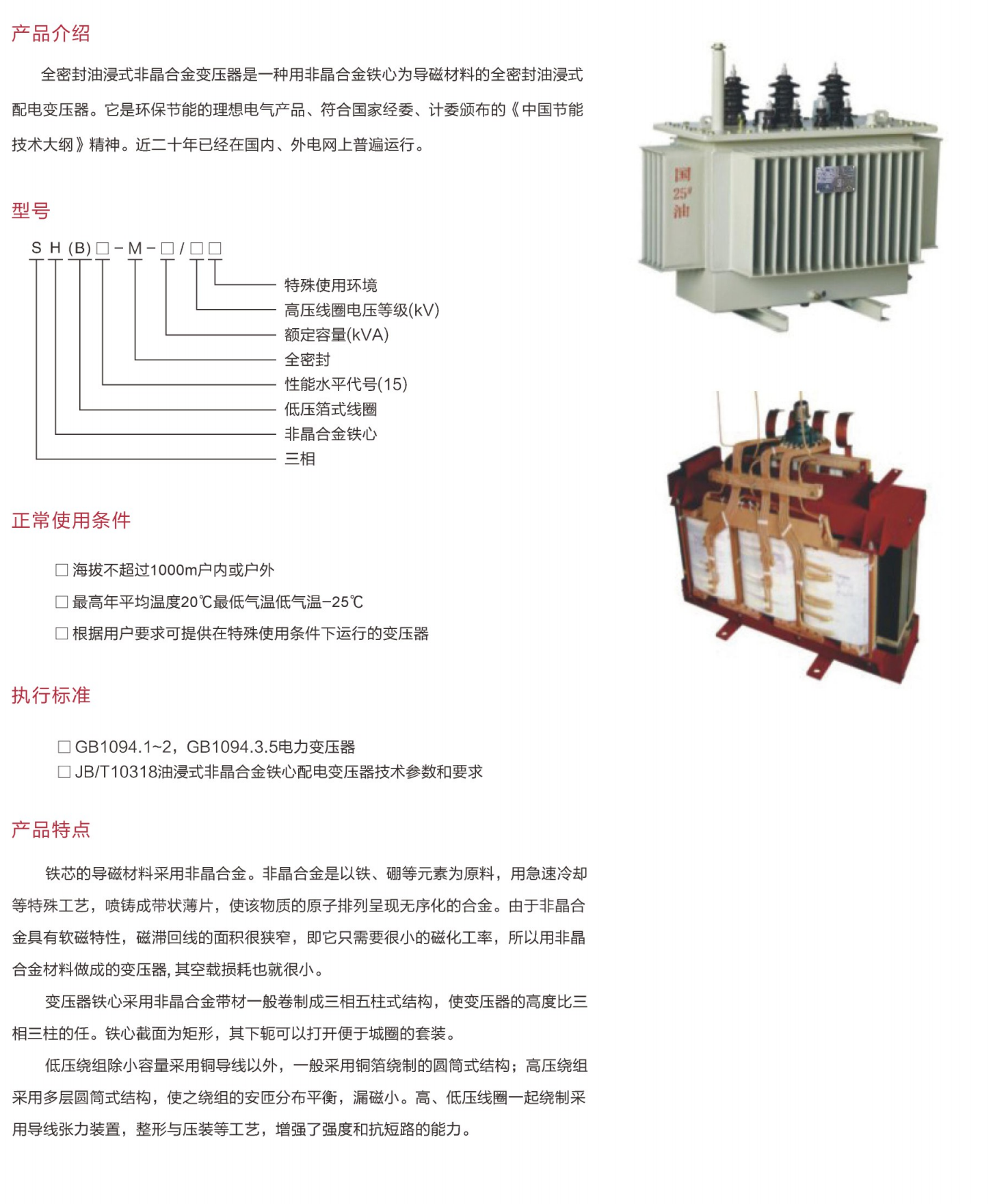

產品特點鐵芯的導磁材料采用非晶合金。非晶合金是以鐵、硼等元素為原料，用急速冷卻等特殊工藝，噴鑄成帶狀薄片，使該物質的原子排列呈現無序化的合金。由于非晶合金具有軟磁特性，磁滯帶回線的面積很狹窄，即它只需要很小的磁化工率，所以用非晶合金材料做成的變壓器，其空載損耗也就很小。變壓器鐵心采用非晶合金帶材一般卷制成三相五柱式結構，使變壓器的高度比三相三柱的任。鐵心截面為矩形，其下軛可以打開便于城圈的套裝。低壓繞組除小容量采用銅導線以外，一般采用銅箔繞制的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小。高、低壓線圈一起繞制采用導線張力裝置，整形與壓裝等工藝，增強了強度和抗短路的能力。
